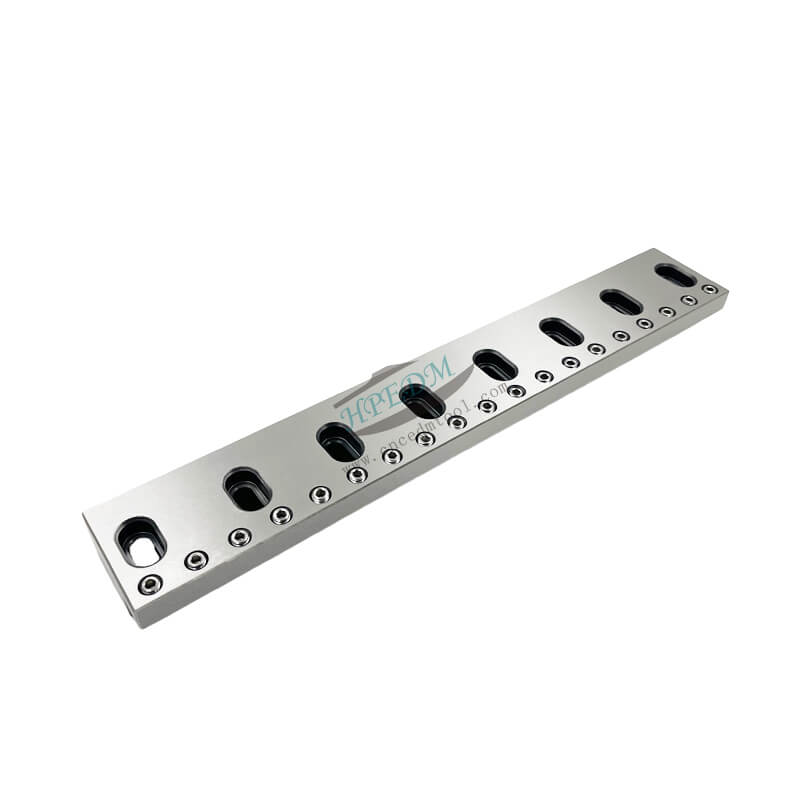

HPEDM® Erowa F-Tool basic ruler 380mm FT 01820

Description

HPEDM Erowa  clamping beam  230 mm  HE-F06830E-380

Compatible with  FT 01820

Specification:

The basic ruler are adjusted to the coordinate system of the machine and provide afterwards a fast clamping of work pieces

or F-Tool pallets and clamping elements in reference position.

Dimension: length = 380 mm / width = 60 mm / height = 30 mm

Basic ruler with long slot:

                                                                     W          H                L

HE-F06830E= FT 01858                          60          30              140

HE-F06830E-180=FT 01859                   60          30              180

HE-F06830E-230= FT 01780                  60          30              230

HE-F06830E-320=FT 01860                   60          30              320

HE-F06830E-380=FT 01820                   60          30              380

Application: To clamp workpieces  on WEDM machine

Accuracy: 0.002mm/100mm.
